金屬圓柱形光電傳感器GM18

注意：由于需根據不同的安裝方法選擇不同的安裝支架，因此傳感器本體不附帶安裝支架。請另行訂購傳感器安裝支架。

( 注 1): 透過型的銘牌上所標記的型號帶“E”為投光器，帶“D”為受光器。

( 注 2): 回歸反射型傳感器的檢測距離是相對于反射鏡 TD-08 的數值。 此外，檢測距離表示檢測物體的可檢測范圍。

可選件

連接電纜（對射型需要 2 根電纜）

連接電纜

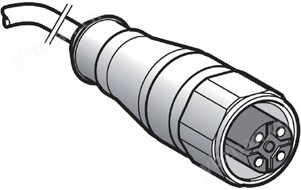

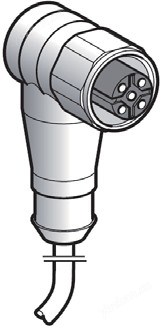

直型                                       ·彎頭型

傳感器安裝支架

GM18-ZJ-1

反射鏡                                                      反射帶

·TD-08                   ·TD-09                   ·FZ-12

連接圖

NPN 輸出型                              PNP 輸出型

連接器針排列圖M12 連接器

( 注 1): 透過型傳感器的投光器不配備黑線。

( 注 2): 透過型傳感器的投光器不配備白線。

輸入輸出電路圖

導線顏色/連接器型的連接器針N0

符號…D1：電源逆接保護用二極管   ZD:

電涌電壓吸收用齊納二極管T r：

NPN 輸出晶體管

導線顏色/連接器型的連接器針N0.

符號…D1：電源逆接保護用二極管ZD:

電涌電壓吸收用齊納二極管T r：

PNP 輸出晶體管

                              工作狀態指示燈（橙色）

注 1：在投光器上是電源指示燈 ( 綠色 )。

TD-08

TD-09

GM18-ZJ-1

使用注意事項

請勿將本產品作為保護人身安全的檢測裝置使用。

欲進行以保護人身安全為目的的檢測，請使用符合 OSHA、ANSI 以及 IEC 等各國有關人身安全保護的法律和標準的產品。

安裝

緊固扭矩應在 0.5N·m 以下。

標準型

配線

1.請務必在切斷電源的狀態下進行配線作業和連接作業。

2.請確認電源的變動，以免電源輸入超過額定范圍。

3.外加超過額定范圍的電壓或直接連接在交流電源上，可能導致損壞或燒毀事情，敬請注意。配線錯誤可能導致損壞或燒毀事情，敬請注意。

4.請避免與高電壓線和動力線并行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。請務必在直流電源中使用隔離變壓器。如果使用自耦變壓器，可能會損壞本體或電源。

5延長電纜時，可通過截面積為 0.3mm2 以上的電纜將全長延長至 100m。不過，為避免干擾，請盡量縮短配線。電纜拉出部分請不要任意彎曲、拉伸等外力的施加。

其他

本產品是以工業環境使用為目的開發／制造的產品。使用時請避開電源接通時的過渡狀態 (0.5s)。

根據種類的不同、很快啟動式和高頻點燈式的熒光燈的光、會影響檢測。請勿直接受光。請勿在室外使用。

請勿在蒸汽、灰塵等較多的場所使用。

請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。不能在具有可燃性的氣體環境中使用。

切勿對產品進行分解維修或改造。
