AC01.2-SA07.6 歐瑪auma電動執行機構SA07.6

歐瑪auma電動執行機構SA07.6

AUMA執行器由控制室遠程控制來操作工業閥門，auma是分體式結構，分控制單元和執行單，控制部分為AM和AC控制單元，執行部分為SA及SQ執行單元，SA的力矩范圍10牛米到32000牛米，輸出速度為4轉每分鐘到180轉每分鐘，SQ力矩范圍50牛米至2400牛米，旋角范圍75°至105°，旋轉90°的運行時間為4s-100s，限位和力矩停機，三相和單相交流電機

AC

過無線藍牙通信使用AUMA CDT工具包軟件進行設置。對于現場總線連接，AC編程控制可在控制室中完成。

AUMA執行器由控制室遠程控制來操作工業閥門，auma是分體式結構，分控制單元和執行單，控制部分為AM和AC控制單元，執行部分為SA及SQ執行單元，SA的力矩范圍10牛米到32000牛米，輸出速度為4轉每分鐘到180轉每分鐘，SQ力矩范圍50牛米至2400牛米，旋角范圍75°至105°，旋轉90°的運行時間為4s-100s，限位和力矩停機，三相和單相交流電機

AC
當應用中需要自適應控制功能、數據記錄、可配置的用戶界面，或者由于智能化的診斷功能需求，閥門和執行器要被集成到工廠資產管理系統，那么選擇AC系列執行器控制裝置將是解決方案。

執行器控制裝置AC配置可自由編程的并行接口和/或過程自動化系統中的現場總線接口

智能化的診斷功能包括帶時間戳記的事件報告、力矩特征曲線、執行器內溫度和振動的持續記錄以及計算啟動次數和電機運轉時間。

除了以上這些基本功能之外，一體化控制裝置AC還提供了其它多項功能來滿足特殊要求。 包括當閥門關得太緊時用來打開閥門的力矩旁路，或者延長操作時間以避免管道中的水錘作用。

隨著AC 01.2的持續改進，AUMA特別注重用戶友好性界面的開發及更加輕松的把執行器的所有功能集成到DCS系統中。超大的圖像顯示屏可實現執行器控制裝置的菜單編程控制，也可選擇通過無線藍牙通信使用AUMA CDT工具包軟件進行設置。對于現場總線連接，AC編程控制可在控制室中完成。

AM
當使用并行信號傳輸且只需要少量反饋信號時，在試運行階段通過調整滑動開關設置參數，例如：終端位置的停機方式。通過操作命令開（OPEN）、停（STOP）、關（CLOSE）控制。終端位置信號和綜合故障報警信號作為反饋信號發送給DCS系統。并且在就地控制裝置上可通過指示燈顯示。作為可選項，閥門位置可通過 0/4 – 20 mA 信號形式傳輸到DCS系統。

ACExC

在有潛在爆炸危險的環境中必須使用防爆產品。防爆設備的設計原則是設備本身不會成為引火源，也不會產生火花或表面過熱。認證的取得證實AUMA與多個國家和國際認證機構的密切聯系。配置一體化就地控制裝置的執行器控制裝置AUMATIC ACExC 01.2適用于多回轉執行器SAEx/SAREx 07.2 – SAEx/SAREx 16.2和部分回轉執行器SQEx/SQREx 05.2 – SQEx/SQREx 14.2。

AC-SIL/ACExC-SIL

AUMA可提供AC 01.2-SIL或ACExC 01.2-SIL執行器控制裝置，滿足高級別安全要求的復雜控制需求。SA.2和SQ.2系列執行器配置此類控制裝置后，最高可用于功能安全SIL 3的安全系統中。SIL型AC 01.2執行器控制裝置配置附加SIL模塊，用于執行安全功能。發生緊急情況時，安全功能被激活，AC的標準邏輯控制功能被旁路，同時啟動SIL模塊的安全操作功能。因此，安全功能總是優先于標準操作。配置此類執行器控制裝置的SA.2和SQ.2系列執行器已順利通過TüV 認證，可用于下列安全功能：

安全開/關（ESD），SIL 2（單通道）或SIL 3（冗余系統），依據IEC 61508 Ed.2標準
安全停機，SIL 2（單通道），依據IEC 61508 Ed.2標準
安全終端位置反饋，SIL 2（依據IEC 61508 Ed.2標準）或 PL c（依據ISO 13849標準）（不是證書的一部分）。
可達SIL 2，在冗余系統中（例如“1oo2”）可達SIL 3

AMExC

防爆產品要求在有潛在爆炸危險的環境中使用。防爆設備的設計原則是設備本身不會成為引火源，也不會產生點火火花或形成表面過熱。認證的取得證實AUMA與多個國家和國際認證機構的密切合作。配置一體化就地控制裝置的執行器控制裝置AUMA MATIC AMExC 01.1適用于多回轉執行器SAEx/SAREx 07.2 – SAEx/SAREx 16.2和部分回轉執行器SQEx/SQREx 05.2– SQEx/SQREx 14.2。

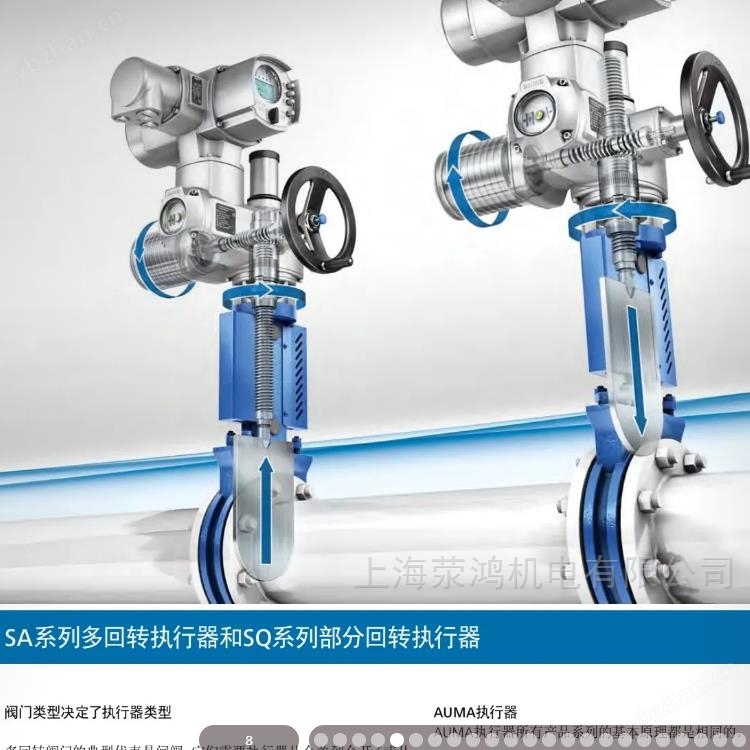

SA
SA系列多回轉執行器可分為開關型和定位調節型（A類和B類）/（短時工作型S2 - 15 min）。S2 - 30 min工作制式可用于更長運行時間的應用中。
SAR系列多回轉執行器可分為調節型(C類)/S4 - 25 %。還可提供特殊工作制式S4 - 50 % 和 S5 - 25 %。
執行器可配置不同類型執行器控制裝置：從最基本的開關型控制裝置到帶有操作數據記錄或現場總線接口的微控制類型控制裝置均可。
力矩范圍10 Nm 至 32 000 Nm
開關型執行器

SAEx
在有潛在爆炸危險的環境中必須使用防爆產品。防爆設備的設計原則是設備本身不會成為引火源，也不會產生點火火花或形成表面過熱。
認證的取得證實AUMA與多個國家和國際認證機構的密切合作。
力矩范圍
10 Nm 至 16000 Nm
開關型防爆執行器

SAR
SAR系列多回轉執行器可分為調節型(C類)/S4 - 25 %。還可提供特殊工作制式S4 - 50 % 和 S5 - 25 %。
執行器可配置不同類型執行器控制裝置：從最基本的開關型控制裝置到帶有操作數據記錄或現場總線接口的微控制類型控制裝置均可。
力矩范圍
15 Nm 至 4000 Nm
