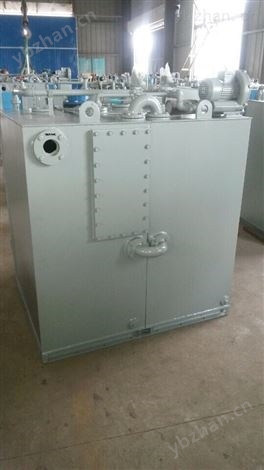

100人船舶生活污水處理裝置可處理灰水黑水 返回列表頁

100人船舶生活污水處理裝置可處理灰水黑水100人船舶生活污水處理裝置可處理灰水黑水

1 本裝置可使用于處理船舶使用淡水或海水沖洗的廁所污水。

2 本裝置柜體的水壓試驗壓力為0.021MPa。

3 本裝置排放水指標符合IMO.MEPC.227(64)排放標準和GB10833-2015《船用生活污水處理設備技術條件》。

船用生活污水處理裝置屬IMO國際防止船舶造成海洋污染公約《MARPOL 73/78》附則IV的關鍵設備。本系列裝置遵守2012年10月5日頒布的MEPC.227(64)決議和GB3552-2018標準的要求，用于處理船上來自廁所的糞便污水、廚房灰水、洗衣、洗浴灰水等。

本裝置將適用于2016年1月1日或以后在下列船舶上安裝的生活污水處理裝置（符合2012年導則的所有要求，包括導則第4.2節關于總氮和總磷去除標準的要求）：

(1) 對于在MARPOL附則IV特殊區域內營運并擬排放生活污水入海的新客船，在2016年1月1日或以后安裝上船；和

(2) 對于在MARPOL附則IV特殊區域內營運并擬將排放生活污水入海的現有客船，在2018年1月1日或以后安裝上船。

SWCM(E)型船用生活污水處理裝置利用物理分離、厭氧-好氧（A-O）、微電解技術和膜生物反應器（MBR）的原理消解有機污染物質。裝置能高效、*和干凈地處理污水，使排放水滿足IMO新標準和其他更嚴厲的要求。

系統處理流程

本裝置采用厭氧、接觸氧化、微電解技術（又稱電絮凝技術）和膜生物反應器（MBR）的處理原理來消解污水中的有機污染物質。MBR 能達到高效、*和干凈地處理污水，使排放水滿足IMO 新標準和其他更嚴厲的要求

 廚房灰水、洗衣、洗浴灰水等船舶灰水從灰水入口進入灰水處理柜，灰水柜裝置有微電解發生器，用來脫氮除磷，并帶加熱器，當油加熱上浮后，利用油不導電而水導電的原理，由排油界面計控制實行自動排油功能。

黑水通過黑水入口進入黑水處理柜，在黑水處理柜內懸掛有軟性生物膜填料，具有吸附消解有機物功能的生物膜在水中自由飄動，大部分原生物寄居于纖維生物膜內，同樣由于充氧的作用，有機物質進一步與生物膜接觸氧化分解。如果停機一段時間再起動的話，由于生物膜中尚有細菌的胞子存活，因此比常規曝氣法起動時間要快得多。同時軟性填料像棉桃一樣，營養過剩時會漲開，吸附過剩的污泥；營養差時會慢慢消化自己，又稱“內源呼吸”，“棉桃” ，等待食物。

裝置每個處理循環，黑水處理柜氣泵A1 開68 分鐘20秒后停轉，在真空泵和傳輸泵都停止運行時，氣泵再開啟68 分鐘20秒……，進入下一個處理循環。膜柜氣泵A2 開50 分鐘，停38 分鐘后連續啟動，待真空泵排水和傳輸泵補水結束后，重新計時，再開啟50 分鐘，停38 分鐘……，進入下一個循環。污泥定期被粉碎泵返送到黑水處理柜內作為生化處理的菌種；傳輸泵在真空泵排水完畢后，自動將灰水處理柜和黑水處理柜內上清液駁入電解膜柜進行深度處理。

電解膜柜內不但安裝有電解發生器用來進一步脫氮除磷，去除BOD和COD，還置有浸沒式膜組，同時也通過曝氣參與生化反應，所以又稱膜生物反應器（MBR）。膜為中空纖維超濾材料，由真空泵抽吸滲過膜的清水，再經過紫外線消毒殺菌，就可達到排放標準，排放至舷外，或船上清水艙。

污泥排放周期視污水水質和負荷而定，一般6～9個月左右排放一次多余污泥是適當的。在正常運行狀態下，從取樣口用100ml量筒取出含有懸浮物的液體，靜止半小時后，如沉淀物界面超過60%時，此時應將污泥排放至舷外或排入船廠提供的溢流柜。
