時間繼電器測試儀的使用方法

產品概述

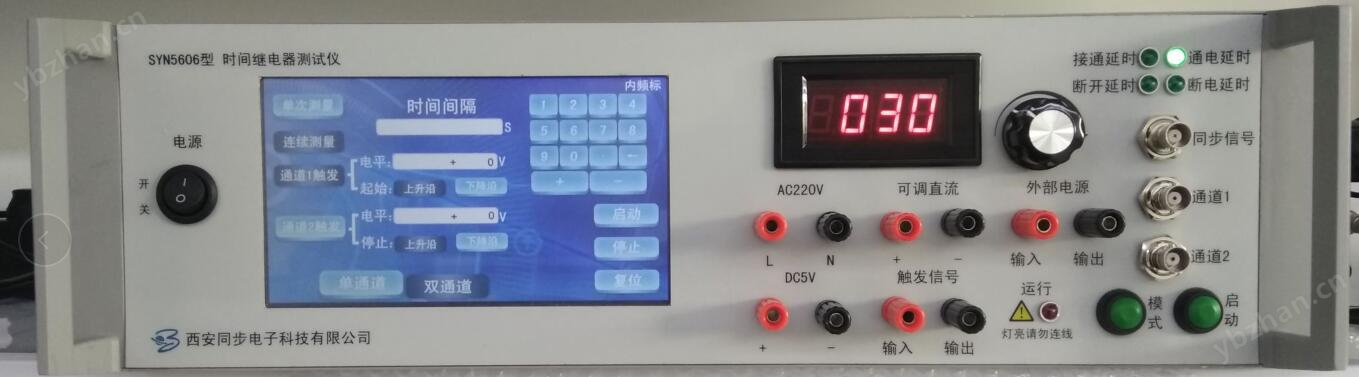

這款SYN5606型時間繼電器測試儀是滿足《電子式時間繼電器校準規范》及《時間繼電器測試儀校準規范》的一款時間繼電器測量設備。內置高精度頻率源振作為頻率時間基準，液晶顯示為可觸摸屏，方便操作，可以檢定市場上常見的各種時間繼電器。

二、時間繼電器測試儀的使用

1、通電工作

a)                      將電源插頭插入交流220V 帶有接地線的電源插座中，使電源線緊密連在電源插座上；

b)                      打開電源開關，觀察前面板觸摸屏顯示是否正常。如果機器工作正常，儀器進行初始化，先顯示儀器歡迎畫面3s左右，然后進入單通道測試界面（默認界面）；

c)                      本機在開機30分鐘后，恒溫晶振進入規定的較高準確度，才可以進行正常的測試。

3、觸摸屏操作基礎說明

a)                      1號區域：時間間隔測量的測量方式，變?yōu)楹谏珓t代表現在處于那種狀態， “單次測量”指記錄一次起始結束觸發的時間間隔。當觸發“連續測量”時，如果有下一次觸發的時間間隔時，則時間間隔測量儀將自動覆蓋當前顯示的數值。

b)                      2號區域：時間間隔測量的觸發方式，在單通道模式下，只有通道1觸發設置，可以通過4號區域的數字鍵盤設置觸發電平數值，觸發電平可以設置0v到﹢5v，需要多少可以直接輸入。通過按下“上升沿”或“下降沿”來選擇觸發判斷起始和停止的觸發形式。在雙通道和多通道測量模擬下，按下“通道1觸發”就能對通道1的觸發電平和觸發方式進行設置，按下“通道2觸發”（雙通道）就能相應的設置該通道下的觸發電平。為了用戶方便起見，設置好的各通道觸發電平，切換到其他通道測量模式相對應的不會改變。系統開機默認的是起始上升沿，停止上升沿，觸發電平0V。

c)                       3號區域：顯示區域，用于顯示測試的數值，當使用連續測量的模式，當測試到新的時間信息，就會更新顯示。顯示的數字每3位空一下，方便用戶記錄。

d)                       4號區域：數字鍵盤輸入?yún)^(qū)，用于觸發電平的設置，有0～9，10個數字按鍵，小數點，后退消除按鍵以及電平正符號按鍵，負符號按鍵。1當用戶需要輸入一個電平數字時，使用按鍵輸入客戶需要的數據，當輸入數據錯誤時，使用后退消除按鍵擦除當前輸錯的這位；2儀器設置了良好的用戶體驗，方便用戶使用，如果第二位按下其他數字，則在第三位自動補上小數點。；

e)                      圖中的5號區域則代表的是常見的兩種測量的模式，“單通道”指判斷觸發信號的起始和停止都是在通道1上，測量時把信號通過儀器前面板輸入通道1。“雙通道”指判斷信號觸發位置的起始是在通道1上，判斷信號觸發的停止位是在通道2上。測量時把起始信號接入到時間繼電器測試儀的測試通道1上，停止信號接入到通道2上。

f)                      6號區域代表：系統控制區域。當配置好相應的設置后，按下啟動鍵，就開始進行時間間隔的測量。按下停止鍵，停止時間間隔的測量。按下復位按鍵，復位最后一次配置。

四、檢定規程

1、       外觀及工作正常性檢測

測試儀外觀完好，無影響正常工作的機械損傷，控制按鍵、開關靈活可靠，電壓調節平穩，時間顯示面板清晰、完整。用額定電壓為500V，測量范圍為（0~500）MΩ，準確度等級為10級的絕緣電阻表，對測試儀電源端與外殼之間的絕緣電阻進行測量，絕緣電阻不小于20MΩ、

2、       時間測量誤差校準

將測試儀的電壓輸出端連接到定時校驗器的電壓端，測試儀的觸點端連接到定時校驗器的觸點端，將定時校驗器的定時事件進行設定，把測試儀直流/交流開關調在直流檔，將電壓調節到24V，或者把測試儀直流/交流開關調在交流檔，將電壓調節到220V，啟動測試儀工作，讀取測試儀的時間顯示值。

3、       交流電壓輸出校準

將測試儀直流/交流開關調在交流檔，量程選在最小量程擋，將交流數字電壓表接到測試儀的電壓輸出端，在該量程范圍內均勻選取5個測試點，把電壓調節到各測試點上，讀取交流數字電壓表讀數，其他量程，選取滿量程值進行校準。若交流電壓分檔定值輸出，只對每個定值電壓進行校準。

五、       繼電器種類

1、       電子式時間繼電器，

一種時間繼電器，其中的延時功能由電子線路來實現，電子式時間繼電器按信號處理方式分為由模擬信號處理貨的延時功能的模擬電子式繼電器和由數字信號處理獲得延時功能的數字電子式時間繼電器。

2、       通電延時性電子式時間繼電器，接通繼電器控制電源即開始延時的電子式時間繼電器。

3、       斷開延時型電子式時間繼電器，繼電器控制電源斷開瞬間開始延時的電子式時間繼電器。

4、       接通延時型電子式時間繼電器，僅接通繼電器控制電源時并不開始延時，只有再接通某一外加信號或者接通某一線路后才開始延時的電子式時間繼電器

5、       斷開延時型電子式時間繼電器

繼電器在段開某一外加信號或者段開某一線路后開始延時的電子式時間繼電器，整個延時周期內繼電器的控制電源并不斷開。

六、結束語

由于自動化測量和自動控制技術的發展和應用,時間繼電器被廣泛使用, 所以需對其的延遲時間準確與否做精確的測量。目前使用的時間繼電器的延遲時間范圍越來越寬, 上限已達6 000 s 以上, 而一般電子計數器測時是達不到這個范圍的, 所以時間繼電器測試儀就顯得尤為重要同時也會有寬廣的市場空間。
