數字子母鐘系統的使用

數字子母鐘系統的使用

數字子母鐘系統簡介

數字子母鐘系統顧名思義就是顯示數字式時間的子母鐘系統，一套或者多套母鐘，下屬著多套的子鐘，組成的系統稱之為數字子母鐘系統。

數字子母鐘系統的組合

本系統是由一套母鐘及若干個子鐘組成。母鐘作為計算機/服務器或局域網的時間源。其主要作用是為了保證所有系統設備時間統一和對外顯示時間一致。

母鐘接收來自GPS的標準時間信號，通過傳輸通道將標準時間信號直接傳給各個顯示子鐘，為工作人員提供統一的標準時間。子鐘通過網口（RJ45）接收GPS母鐘發送來的時間信息（信息內容：年、月、日、星期、時、分、秒），顯示標準北京時間。

母鐘

母鐘具有統一調整起始時間、變更時鐘快慢的功能。母鐘能正確顯示當前的時間和指示GPS衛星信號正常接收。

母鐘接收標準的GPS的標準時間信號，當標準時間信號接收單元出現故障時，母鐘將采用自身的高穩定恒溫晶振產生的時間信號作為時間基準。

母鐘采用標準的RJ45接口形式，通過交換機鏈接通信，使其按統一的時間標準運行。

母鐘及天線安裝地點

在設備中心房內設置母鐘系統，GPS天線安裝在樓頂等開闊地帶。

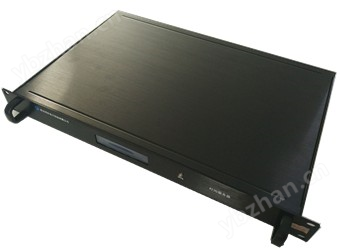

母鐘實物圖如下：

 母鐘特點：

1、母鐘時鐘系統精度高,同步快。
　　2、高品質的工業級元件，高水準的電氣設計，高密度集成的電路結構，使裝置擁有優異的電氣隔離和電磁屏蔽表現，整機無可調節器件，極大提高了裝置抗干擾性能與可靠性保障。
　　3、母鐘時鐘系統提供一路TTL脈沖信號供時鐘的準確度指標測試。

4、母鐘時鐘系統提供網口輸出，供電力、電信、金融、廣電、交通、安防行業校時服務。
　　5、持單星授時模式，適用于收星效果不佳的情況，有蘑菇頭天線及吸盤式天線可供選擇。
　　6、前面板有工作狀態指示，便于運行值班人員的日常巡視。
　　7、母鐘時鐘系統可通過數碼管顯示跟蹤到的有效衛星個數，在線顯示裝置的收星狀況及工作狀態。
　　8、母鐘時鐘系統采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來電廠/變電站改造擴建時增加或更改對時信號接口提供了方便。

9、母鐘時鐘系統的機箱為進口鋁板鉻酸鈍化、拉細絲啞銀，經過鈍化處理的鋁板， 鋁板鉻酸鈍化使其表面形成了一層致密的鈍化膜可以達到抗腐蝕的目的，現有黑色機箱和銀白色機箱可供用戶選擇。

母鐘時間源介紹

GPS是利用美國的24顆GPS地址衛星所發射的信號而建立的導航、定位、授時的系統。美國政府已承諾，在今后相當長的一段時間內，GPS系統將向各地免費開放。目前，GPS系統廣泛地應用在導航、大地測量、精確授時、車輛定位及防盜等領域。因此，開展對GPS系統的研究和應用，將極大地提高生產力，并產生巨大的經濟效益。本文旨在通過利用GPS所提供的精確授時的功能，采用單片機技術，設計適合于需要精確授時的高精度時鐘系統。

子鐘

高精母鐘的輔助設備,它減少和代替幾乎所有后者的裝置,于是保證了性能的一致性。某些公共場所懸掛的一組大鐘,其中有一座為母鐘,其余為子鐘,子鐘受控于母鐘,由母鐘帶動其走時。由高精度母鐘及由它控制并與其時間相一致的若干子鐘所組成的計時系統。這樣的系統主要是為車站、機場、體育場館、地鐵、輕軌、政府部門、金融中心、部隊、學校、醫院、郵電、工礦企業及機關等需要嚴格統一時間的場所而建立的

子鐘是受母鐘控制而重現母鐘時間并保持與母鐘走時一致的鐘表機構。它與使用者直接見面。子鐘有多種結構形式。用一個母鐘（或加一備用母鐘）、若干子鐘及電源和連接線,即可組成一個子母鐘系統。一般說來,一個母鐘可以控制幾十到幾百個子鐘。在母鐘和子鐘之間，設有自動或者手動調整裝置，以力求使子鐘和母鐘保持時間一致。

每臺子鐘均具有獨立的IP地址，能夠接收標準的NTP時間協議。一臺母鐘下可帶多臺網絡子鐘，連接方便。顯示的內容為：年、月、日、星期、時、分、秒。安裝方式為壁掛式，為了達到堅固、美觀、莊重和顯示醒目、色調柔和的總體效果，子鐘的外觀結構采用金屬邊框表面噴黑色亞光塑，框內鑲嵌淺色有機玻璃。“年、月、日、星期、時、分、秒”字采用紅色發光板底色，表面貼裝黑色空心藝術字的工藝。星期數字采用阿拉伯數字顯示。時、分、秒采用日常習慣的分隔符“ : ”。其余數字采用LED數碼在相關場所安裝子鐘。典型的子鐘顯示屏外觀見右圖。

子母鐘時間系統意義

子母鐘系統主要是為車站、機場、體育場館、地鐵、輕軌、政府部門、金融中心、部隊、學校、醫院、郵電、工礦企業及機關等需要嚴格統一時間的場所而建立的。

子母鐘時間系統應用于城市重要公共建筑，如車站、高校、交通路口、標志建筑等場所和電信行業的移動及固定電話報時等方面。它是供了準確的公眾時間，為人們的日常生活提供便利，避免了因時鐘不準確而帶來的不便。同時，也為GPS授時系統的應用開拓了一個較好的用途，具有廣泛的現實意義。

子鐘集成有以下特點

1、                      高亮數碼管靜態顯示，高速攝像機下數碼管顯示不會有跳動；

告別傳統電壓驅動,大大延長LED發光管的壽命，保證系統長時間運行無明顯發熱、發燙現象；

2、                      可靠性高，授時精度高；抗干擾能力強使用自動跟蹤校驗技術，使誤校時幾乎成為不可能。

3、                      標準化，模塊化設計，功能模塊最大限度地采用先進、流行的國際標準；

4、                      上電后自動歸零，在安裝時，子鐘接通電源后，立即自動快速運行至0點后處于等待狀態；

子母鐘通訊協議

網絡時間協議，是用來使計算機時間同步化的一種協議，它可以使計算機對其服務器或時鐘源（如石英鐘，GPS等等)做同步化，它可以提供高精準度的時間校正（LAN上與標準間差小于1毫秒，WAN上幾十毫秒），且可介由加密確認的方式來防止惡毒的協議攻擊。NTP的目的是在無序的Internet環境中提供精確和健壯的時間服務。

天線安裝

GPS就是通過接受衛星信號，進行定位或者導航的終端。而接受信號就必須用到天線。GPS天線分為內置天線和外置天線。早期GPS手持機多采用外翻式天線，此時天線與整機內部基本隔離，EMI幾乎不對其造成影響，收星效果很好。GPS天線有增益、駐波、噪聲系數、軸比四個重要參數。絕大部分GPS天線為右旋極化陶瓷介質，其組成部分為陶瓷天線、低噪音信號模塊、線纜、接頭。

GPS衛星時鐘裝置天線安裝時，先將天線頭安裝在天線支架上，再將天線支架用膨脹螺栓固定在建筑物頂端，根據安裝條件需要時可以使用彎角支架(備選件)。天線頭要安裝在室外，安裝位置應視野開闊，盡可能安裝在屋頂，原則上是順著天線頭往上看能夠看到360°的天空。然后從上到下布置天線的電纜線。天線電纜鋪設轉彎半徑不易過小，穿孔時注意包好接頭。天線電纜長度是根據天線增益嚴格設計，不得剪斷、延長、縮短或加裝接頭，否則將嚴重影響接收效果甚至收不到信號。

 GPS衛星時鐘裝置天線應盡量避開山坡、樹林、高層建筑物、鐵塔、高壓輸電線等對天線波束的阻擋。天線主波束方向上應有足夠的視界，天線正前方應有盡可能寬的視角。一般要求以天線基點為參考，對障礙物最高點所成的夾角小于10度。

 GPS衛星時鐘裝置天線的架設位置應避開風口，以減小天線的風載。在多雷雨地區，天線的架設位置應避開雷擊多發地點，天線頭應放在電廠/變電站避雷針避雷范圍內。

避雷器（選件）

交流無間隙金屬氧化物避雷器具有優異的非線性伏·安特性，響應特性好、無續流、通流容量大、殘壓低、抑制過電壓能力強、耐污穢、抗老化、不受海拔約束、結構簡單、無間隙、密封嚴、壽命長等特點。

本避雷器在正常系統工作電壓下，呈現高電阻狀態，僅有微安級電流通過。在過電壓大電流作用下它便呈現低電阻，從而限制了避雷器兩端的殘壓。

避雷器作用

避雷器連接在線纜和大地之間，通常與被保護設備并聯。避雷器可以有效地保護通信設備，一旦出現不正常電壓，避雷器將發生動作，起到保護作用。當通信線纜或設備在正常工作電壓下運行時，避雷器不會產生作用，對地面來說視為斷路。一旦出現高電壓，且危及被保護設備絕緣時，避雷器立即動作，將高電壓沖擊電流導向大地，從而限制電壓幅值，保護通信線纜和設備絕緣。當過電壓消失后，避雷器迅速恢復原狀，使通信線路正常工作。

因此，避雷器的主要作用是通過并聯放電間隙或非線性電阻的作用，對入侵流動波進行 削幅，降低被保護設備所受過電壓值，從而起到保護通信線路和設備的作用。

避雷器不僅可用來防護雷電產生的高電壓，也可用來防護操作高電壓。

避雷器的作用是用來保護電力系統中各種電器設備免受雷電過

 電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一個電器。避雷器的類型主要有保護間隙、閥型避雷器和氧化鋅避雷器。保護間隙主要用于限制大氣過電壓，一般用于配電系統、線路和變電所進線段保護。閥型避雷器與氧化鋅避雷器用于變電所和發電廠的保護，在500KV及以下系統主要用于限制大氣過電壓，在超高壓系統中還將用來限制內過電壓或作內過電壓的后備保護
