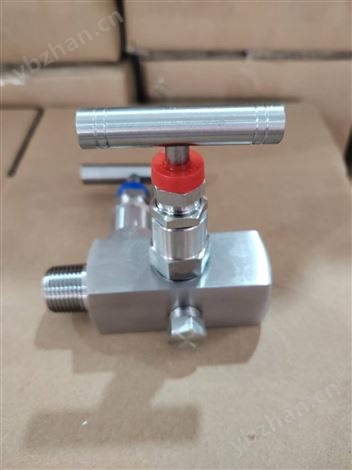

EF-4二閥組 返回列表頁

一體化為EF-4二閥組，適用于壓力變送器或壓力表配套使用。它通過集成隔離閥與排放閥，實現對儀表本體的安全保護與在線維護，是工業過程控制中的“雙保險"組件。

核心結構與功能

這款為EF-4二閥組采用一體化鍛造閥體設計，將兩個獨立閥門（一個用于隔離工藝介質，另一個用于排放或校驗）集成于單一金屬塊內，從根本上減少了傳統分體式閥門的泄漏風險。其結構緊湊，安裝便捷，特別適合空間受限或高振動環境。

隔離閥：用于在儀表檢修、更換或校準時切斷工藝介質，防止高壓、高溫或腐蝕性流體直接沖擊敏感元件。

排放閥：用于釋放儀表腔體內的殘余壓力或排出冷凝液、雜質，確保測量精度和操作安全。

雙色標識設計：藍色手柄代表隔離/截止功能，紅色手柄代表測試/排放功能，便于現場快速識別與操作，避免誤操作。

性能與材質優勢

該閥組主體采用SUS304、SUS316L不銹鋼制造，具備優異的耐腐蝕性，酸性或堿性介質的工況。其密封結構采用錐面硬密封+PTFE填料組合，確保在高壓下仍能實現零泄漏。閥桿經精密加工，配合背密封設計，即使螺紋磨損也不會導致介質外泄，保障操作人員安全。

技術參數表

參數項目規格說明

公稱通徑DN6 - DN25（1/4" - 1"）

壓力等級PN16 / PN25 / PN40（可選）

適用溫度-20℃ ~ +450℃

連接形式卡套式、內螺紋、承插焊、法蘭

表面處理拉絲 / 拋光（可選）

應用場景與操作要點

典型應用：廣泛用于石油、化工、電力、冶金等行業中的差壓變送器、壓力表、電子壓力開關等儀表的前端保護與校準。

操作流程：正常運行時，隔離閥開啟，排放閥關閉；需校驗或排污時，先關閉隔離閥，再緩慢打開排放閥泄壓，完成操作后按相反順序復位。
